微模塊監控布線槽與天窗形成一體，天窗兩側為監控布線槽保護線纜，標配蓋板封閉防止干擾。全封閉強弱電線槽距機柜頂部100mm采用快速安裝支架固定，不依托機柜頂部方便線纜管理，全封閉線槽有效防止干擾。

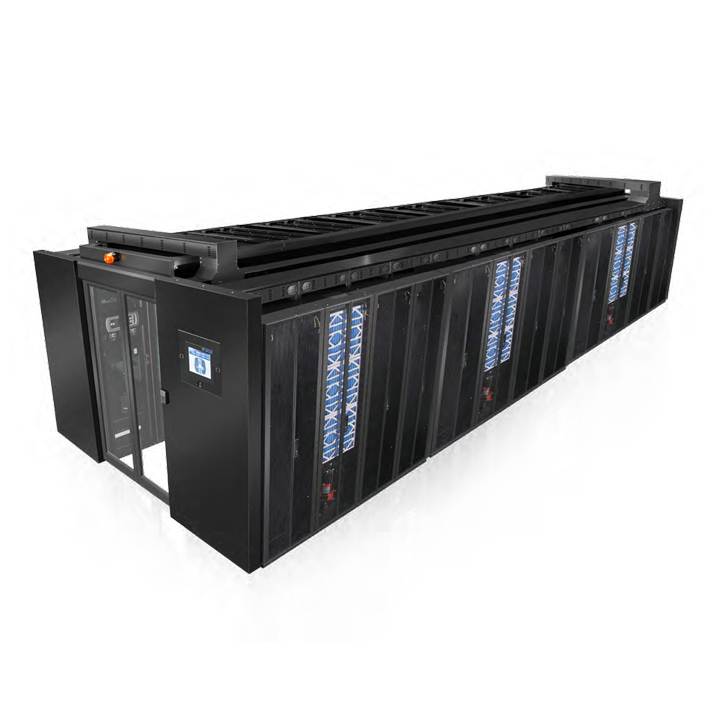

【臺達】易動系列微模塊數據中心解決方案
臺達易動系列微模塊數據中心，依據客戶需求，可提供兩種解決方案：部分預制微模塊和全預制微模塊。部分預制微模塊不含UPS，但包含UPS集中供電;全預制微模塊則整合UPS、空氣調節、配電、防雷、布線、柜體支架、氣流抑制和智能監控等系統，形成一個完整滿足設備安全運行的標準化產品，并可提供滿足國標GB50174 A、B、C三級可用度水平。
產品特性
-
全封閉
-
安全可靠
模塊標配平移自動門，開啟模式為“ 刷卡+密碼+遙控”，出門采用“按鈕+遙控”，自動門可設定兩種模式常開或自動，提升微模塊數據中心的安全性及可靠性。
-
綠色節能
為了使整體機房PUE小于1.5，臺達的設計理念是將UPS和水平送風空調擺放在機柜旁，能就近供電、制冷，減少能源損耗。低載高效的模塊化UPS，帶載率27%時效率即高達95%以上;水平送風空調無梯度，氣流抑制系統防止冷熱空氣混合，有效提高空調效率，優化機房PUE。
技術規格
|
可用性等級 |
C級 |
A/B級 |
|
可用性等級 |
C級 |
A/B級 |
|
冷通道 |
標配1200mm |
標配1200mm |
|
冷通道 |
標配1200mm |
標配1200mm |
|
熱通道 |
可選,標準機柜增加200mm |
可選,標準機柜增加200mm |
|
熱通道 |
可選,標準機柜增加200mm |
可選,標準機柜增加200mm |
|
推薦機柜數 |
15臺、平均4KW/柜（可自行調整） |
15臺、平均4KW/柜（可自行調整） |
|
推薦機柜數 |
28臺、平均4KW/柜（可自行調整） |
28臺、平均4KW/柜（可自行調整） |
|
電池組 |
可內置微模塊里或集中管理 |
可內置微模塊里或集中管理 |
|
電池組 |
可內置微模塊里或集中管理 |
可內置微模塊里或集中管理 |
|
安裝方式 |
地板或支架 |
地板或支架 |
|
安裝方式 |
地板或支架 |
地板或支架 |
|
系統供電 |
UPS/動力負載獨立輸入，均為雙路 |
UPS/動力負載獨立輸入，均為雙路 |
|
系統供電 |
UPS/動力負載獨立輸入，均為雙路 |
UPS/動力負載獨立輸入，均為雙路 |
|
輸入電流 |
UPS160A/動力100A |
UPS160A/動力100A |
|
輸入電流 |
UPS250A/動力160A |
UPS250A/動力160A |
|
系統輸出 |
單路（雙路可選） |
雙路 |
|
系統輸出 |
單路（雙路可選） |
雙路 |
|
UPS+列頭 |
25-75KW（大）+32Ax18路（熱插拔） |
25-75KW（大）x2套+32Ax18路x2組（熱插拔） |
|
UPS+列頭 |
75-150KW（大）+32Ax36路（熱插拔） |
75-150KW（大）x2套+32Ax36路x2組（熱插拔） |
|
空調 |
風冷37KWx3（可選冷凍水） |
風冷37KWx4(N+1)（可選冷凍水） |
|
空調 |
風冷37KWx5（可選冷凍水） |
風冷37KWx4(N+1)（可選冷凍水） |
|
機柜 |
600x1100（1200）x 2000mm |
600x1100（1200）x 2000mm |
|
機柜 |
600x1100（1200）x 2000mm |
600x1100（1200）x 2000mm |
|
監控 |
可選12寸觸摸屏 |
可選12寸觸摸屏 |
|
監控 |
可選12寸觸摸屏 |
可選12寸觸摸屏 |
應用場景
電信 金融 政府 廣電 教育等行業機房面積100平米以上的數據中心。
